金鱗羽教您如何選擇合適的網線

閱覽次數：3140 次

網線作為綜合布線設計施工的一部分，是大部分信息傳輸系統的基礎介質，其重要性不言而喻。那么，怎樣選擇適合的網線呢?

經常聽到的STP、SFTP、UTP、FTP、ASTP又分別是什么呢?

如今市面上的網線以超五(wu)類網線(cat5e)、六類網線(cat6)為主，當然還有超六類網線(cat6e)和七類網線(cat7)，其中還會細分為非屏蔽網線(UTP)與屏蔽網線。而屏蔽網線又分為單屏蔽(FTP&STP)以及雙屏蔽(SFTP)。下面就來講講它們的區別。

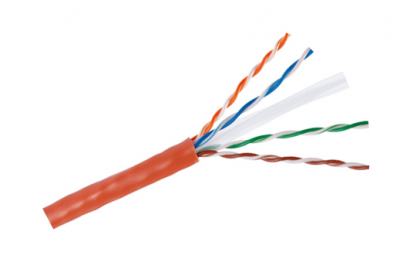

1.UTP 非屏蔽雙絞線

即非屏蔽雙絞線，這類是目前普通市場應用最多的布線系統線材，用于傳輸帶寬在250MHz以下，沒有特殊性能要求的普通網絡應用，整體性能符合要求、價格便宜、施工和維護方便。但此類型的性能最高極限僅支持六類網線的布線系統。

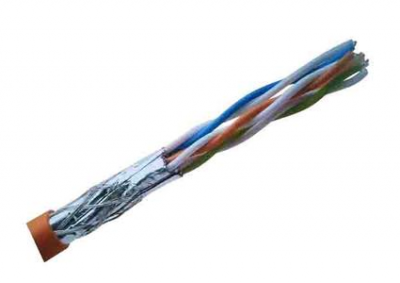

2.STP

STP是指每條線都有各自屏蔽層的屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。即獨立屏蔽雙絞線，在芯線外增加鋁箔層，每對線都有一個鋁箔屏蔽層，目的在于減少信號的衰減。每4對線合包還有一個金屬編織屏蔽層，這已經達到七類網線的結構標準。適用于高速網絡和高保密性傳輸，可支撐未來應用更新，可以統一布線平臺，多種媒體信息共同傳輸。

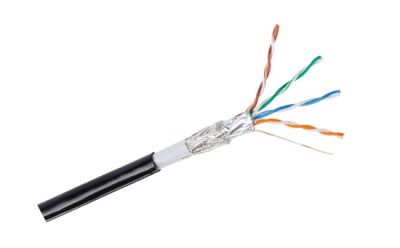

3.SFTP

即雙(shuang)屏蔽雙(shuang)絞線，在STP的鋁箔基礎上增加編織網，通常用鋁鎂絲編織網、鍍錫銅網，外層是PVC外被。

總體說則是有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離。它的優勢在于有效減少環境磁場、信號干擾，內部信號衰減程度低。缺點是柔軟性差且昂貴，這種具抗干擾及高度保密傳輸的線材,適用特殊環境的專業布線工程中。

4.FTP

即鋁箔屏蔽的雙絞線，其具有使用帶寬較大、有一定抗干擾能力、減少信號衰減，回收低煙無鹵、環保的優點。

5.ASTP

即鎧裝型雙絞屏蔽網線(電纜)則是較為特殊的雙屏蔽網線，在以上雙屏蔽線的基礎上，外層為鋼帶鎧裝層，使用時，鋼帶鎧裝層兩端接地，最內層屏蔽一端接地。具有雙屏蔽線的效果外，強度較高，可用于鼠害頻繁或有防爆要求的布線系統。

屏蔽雙絞線電纜的外層由鋁泊包裹，以減小輻射，但并不能完全消除輻射。屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜，它必須配有支持屏蔽功能的特殊連結器和相應的安裝技術。但它有較高的傳輸速率，100米內可達到155Mbps。價格相對高一些，并且需要支持屏蔽功能的特殊連接器和相當的安裝技術，但是傳輸速率比相應的非屏蔽雙絞線高。屏蔽雙絞線常用于高效率的信息傳輸，相對與非屏蔽雙絞線它的傳輸性能更高，常用于干擾比較大的路段~~

一般屏蔽線比非屏蔽線在成本和安裝上都會貴一些，彎曲性能稍差。但適用于一些特殊環境和屏敝系統綜合布線。大家可以在了解自身情況后合理選擇，優化成本及布線效果。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙(shuang)絞(jiao)線電纜困難。

非屏蔽雙絞線電纜具有以下優點：

（1）無屏蔽外套，直徑小，節省所占用的空間；

（2）重量輕，易彎曲，易安裝；

（3）將串擾減至最小或加以消除；

（4）具有阻燃性；

（5）具有獨立性和靈活性，適用于結構化綜合布線。

它們是可以通用的，在一些電磁環境較為苛刻的地方屏蔽線效果較好。

雙絞線是兩根線纏繞在一起，可以起到抵消兩根線路間電磁干擾的效果，增效信號傳輸的安全。
