金鱗羽教您如何測試雙絞線電纜的簡單電路

閱覽次數:5542 次

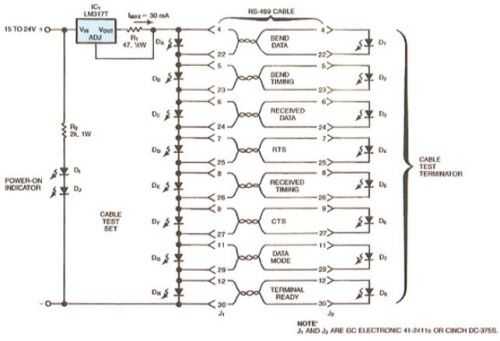

    采用圖1所示的(de)系(xi)統,可(ke)以快速地測試一個(ge)包(bao)含雙絞線(xian)對的(de)電纜,可(ke)檢(jian)測開路(lu)或(huo)倒接(jie)線(xian)對、線(xian)對間(jian)短(duan)路(lu),以及(ji)無關線(xian)對之間(jian)的(de)短(duan)路(lu)問題。測試器由一個(ge)有源測試件和(he)無源終(zhong)端組成(cheng),分別插(cha)入電纜的(de)兩端。(以下以一根RS-449電纜為例。)
    測試(shi)件(jian)(jian)采(cai)用電(dian)池(chi)供(gong)電(dian),或15V~24V的(de)(de)(de)直流電(dian)源(yuan)。穩(wen)壓器(qi)(IC1)接成一個電(dian)流調節器(qi),為電(dian)纜各端(duan)的(de)(de)(de)LED串(chuan)提供(gong)標稱25mA電(dian)流。本例中的(de)(de)(de)電(dian)纜包含八(ba)個雙(shuang)絞線(xian)(xian)(xian)對(dui)(dui),如(ru)果電(dian)纜良好,則測試(shi)件(jian)(jian)上的(de)(de)(de)全部八(ba)只LED(DA~DH是一個條形顯示器(qi)串(chuan)聯的(de)(de)(de)各段)以及終端(duan)件(jian)(jian)上的(de)(de)(de)全部八(ba)只LED(D1~D8)都發光。如(ru)果某個雙(shuang)絞線(xian)(xian)(xian)對(dui)(dui)開路(lu)(lu)或反(fan)接,終端(duan)件(jian)(jian)上的(de)(de)(de)相應LED熄(xi)(xi)滅;如(ru)果某對(dui)(dui)短(duan)路(lu)(lu),則兩(liang)端(duan)上的(de)(de)(de)相應LED都熄(xi)(xi)滅;如(ru)果任何兩(liang)個不(bu)同(tong)線(xian)(xian)(xian)對(dui)(dui)中的(de)(de)(de)無關(guan)導線(xian)(xian)(xian)短(duan)路(lu)(lu),則兩(liang)端(duan)串(chuan)聯的(de)(de)(de)所(suo)有(you)中間LED都熄(xi)(xi)滅。例如(ru),若第(di)4、6線(xian)(xian)(xian)短(duan)路(lu)(lu),則LED DA、DB、D1和D2將熄(xi)(xi)滅。
    為安(an)全(quan)考慮,可以為穩(wen)壓器IC1加一個散熱片,但正常工作(zuo)的(de)(de)測試儀(yi)完全(quan)可在(zai)穩(wen)壓器的(de)(de)功耗(hao)(hao)限制內。即(ji)使有很多線對短路(lu),700mW功耗(hao)(hao)產生的(de)(de)結溫也(ye)不(bu)超過60°C,而(er)IC保證的(de)(de)關斷溫度是160°C。整個測試儀(yi)的(de)(de)制作(zuo)成(cheng)本(ben)不(bu)到50美元。
