樓宇對講(jiang)門鈴電話門禁系統

樓宇對講系統——是在單元門口安裝防盜門，小區總控中心的管理員總機，樓宇出入口的對講主機，電控鎖，閉門器及用戶中的可視對講分機通過專用網絡組成，以實現訪客和住戶對講。住戶可搖控開啟防盜門，工人單元梯口訪客再通過對講機主機呼叫住戶，對方同意后方可進入樓內，從而限制了非法人員的進入；若住戶家中發生搶劫或突發疾病，可通過該系統通知保安人員，以便得到及時支援和處理。
下面小編帶您一起學習樓宇對講中布線的方法及線材的選用！

關鍵特點
· 雙向對講及開鎖功能。
· 兩芯線聯接。
· 鋁合金室外機具有防氧化及耐磨表面處理，經久耐用。
· 室外機可顯示住戶的名字或號碼，并有LED燈指示。
· 有優良的消側音電路，對講聲音清晰。
· 操作方便，手感舒適，防寒、防沖擊
· 有效對講距離300米以上。
· 安裝方便，用戶可自行安裝。

主機接線
主機的接線簡單，電路板上標示出了接線字符，只需要接上 7 根聯線。
1、LOCK 為電控鎖接線端，使用線材（線材型號規格：RVV2* 0.5m ㎡或大于該規格的線材 ） 和電控鎖連接，實現開鎖功能。
2、+12V 、 GND 為電源接線端，為主機提供 +12V 電源。使用線材（線材型號規格： RVV2* 0.5m ㎡ 或大于該規格的線材 ）
3、 +5V 、 S 、 GND 為主機二線制總線接線端。其中 +5V 是為解碼器提供 +5V 電源的， S 、 GND 線為主機二線制總線。使用線材（線材型號規格： RVV2* 0.5m ㎡ 或大于該規格的線材 ） 和解碼器連接。


工程安裝調試
1、VR1 、 VR2 、 VR3 選用高精度多圈可調電位器，均是順時針旋轉調大，逆時針旋轉調小。 VR1-- 調節主機麥克風音量； VR2-- 調節主機喇叭音量； VR3-- 調節主機振鈴音音量。
2、安裝施工調試時，安裝工作人員可以根據現場環境的需要進行一些調整，比如：主機鈴聲過大或過小，可以微微調整電位器 VR3 。 VR1 、 VR2 一般不用調整。
3、由于受施工場所、環境、線材的不同，主機或分機可能會出現嘯叫聲。如果出現此類情況，安裝工作人員可以調整電位器： VR1 和 VR2 。調整方法： 逆時針旋轉 半圈至一圈慢慢調小，直至嘯叫聲消失，主機和分機都能聽到最大最清晰最洪亮的對話即調試完畢。
4、VR1 、 VR2 、 VR3 電位器在出廠前已做嚴格的精密測試和調整，所以現場施工表明在 95% 以上的工程施工過程中， VR1 、 VR2 、 VR3 這 3 個電位器均不需要作任何調整。


線材選用
開瑣線使用 RVV3*0.5m ㎡二芯護套線，（距離 5米內）或大于該標準的線材。
垂直三總線使用 RVV3*0.3m ㎡三芯護套線。（距離 30 米內） 或大于該標準的線材。
垂直三總線使用 RVV3*0.5m ㎡三芯護套線。（距離100 米內） 或大于該標準的線材。
垂直三總線使用 RVV3*0.75m ㎡三芯(xin)護(hu)套(tao)線(xian)。（距離200 米內） 或大于該標準的線材。
垂直三總線使用 RVV3*1 m ㎡三芯護套線。（距離300 米內）或大于該標準的線材。
分機進線線使用 RVV3*0.3m ㎡二芯護套線（距離 20 米內） 或大于該標準的線材。


適用范圍：
適用于別墅、家庭、辦公室、寫字樓，機關單位等場所使用。

低層非可視對講系統采用直按簡易電路控制，可靠性高、容易操作和維護。
系統設計為非可視對講，音頻和數據采用點對點的傳輸方式，可保證音質和數據不失真、不會掉失。
系統配置和功能：每單元出入口各安裝一個室外主機；每戶室內各安裝一個室內機；訪客或業主在門口機呼叫分機，戶主可聽到訪客的聲音。單元主機可容納24戶的需求。
如何選和自己的匹配的門鈴，這里告訴大家一個簡單不能再簡單的方法，只要看您家里從墻上出來接到門鈴上是幾根線就行了哦，然后按線購買。
非可視鈴聲技術的重大進步--物美價廉--支持12首和弦鈴聲，分機振鈴時長按開鎖鍵轉換鈴聲，可任選喜歡的鈴聲，各住戶自由選擇個性化的鈴聲。主線3芯，入戶2芯無極性接線，戶戶隔離！

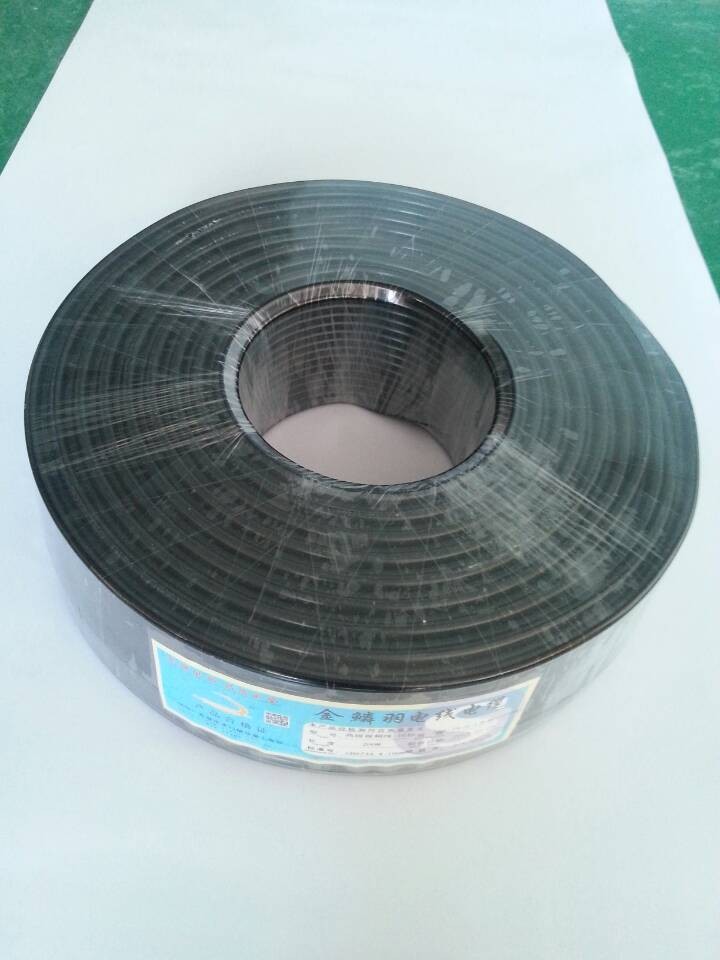

樓宇對講布線中,小編建議您選用金鱗羽牌“RVV2*0.5  RVV3*0.3  RVV3*0.5  RVV3*1.0"等等全銅國標護套線!
